怎么区分零线和地线?零线和地线接反会产生什么严重的后果?

发布日期:2017-10-18 作者: 点击:

       零线:三相电的三根尾线连接在一起称中性线也叫“零线”。叫零线的原因是三相平衡时刻中性线中没有电流通过了,再就是他直接或间接的接到大地,跟大地电压也接近零。三相电的三根头称为相线。
       地线:把设备或用电设备的外壳可靠的链接大地的线路,是为了防止触电事故的良好方案。

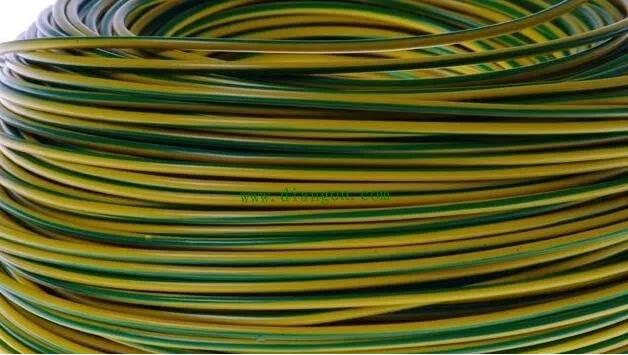

       三相电路中相线分别使用红、黄、绿三种颜色表示三根火线,零线使用蓝色,地线使用双色线(黄色绿色相间)。单相照明电路中,一般红色是火线,蓝色是零线,黄绿相间的是地线。
       一般单相电器都有零线和火线,从而构成通路,使电器有电流通过,发挥作用,开关关闭的情况下,零线是不带电的。地线无论开关是否关闭都不带电,它主要的功能就是你提到的地线。大功率电器为了避免漏电事故的发生,或者强电势可能对人产生的危害,都有一根接地线,可以把产生的多余电流或强电势通过地线导入大地。

那么怎么区分零线和地线呢?
       负载区分:在火线和任意两条线上接上灯泡或者其它负载,如果住宅漏电开关跳开(注意是漏电保护跳闸)。 则说明你所接的是地线,如果不跳开就是零线。
       表量取法:①将漏电开关上火线保持有电,零线断开,回头量取火线对其它两条线是否有220V电压。 如果有则说明测量的是地线。如果没有则是零线。②先把万用表调至交流电压20v档位,准备一盆水,将黑色表笔连接未确定的两根线的其中一根,将红色表笔放入容器的水中。这时读取测量值:0.29v;将黑色表笔连接未确定的两个根线的另外一根,将红色表笔放入容器的水中。这时读取测量值:0.08v。通过比较两次数值得出结论:测量0.29v(电压较大)时黑色表笔所在孔为零线,0.08v(电压较小)时黑色表笔所在孔为地线。
零线和地线接反会产生什么严重的后果?
       零线和地线接在一起会对人身安全和设备安全产生极大危害,安全隐患极大。是绝对不允许使用的接线方式。虽然零线也是接地的,但与电子设备及三位插头插座上的接地脚位有着本质的不同。零线接地是属于供电线路的回路地,即叫做供电地。而电子设备及三位插头插座上的接地脚位却属于保护地。它们的不同在于,当零线地的末端发生断线或接触不良时,零线便转而成为了为火线,带上了电,如果你把零线与地线接在一起,则转化成火线的零线便会通过与之相连的地线把电传到设备的外壳上,从而使电子设备整体上带上了电,易造成触电事故。
       然而真正的地线只是与家用电器的外壳相连,然后连接到地的,当用电器发生漏电,如电源火线露芯与电子设备机壳接触了,就会使机壳带电,如果没有或不接地线,则人在触摸这些家用电器时便会有电经过人体而发生触电事故,而接了地线后,漏到机壳上的电便会从地线传到地去,此时人摸电器时便不会有电传到人身上,不会造成触电事故,所以说,地线是保护地,与零线绝对不同,不能接到一起。
