电容功率补偿柜实物图讲解

您的当前位置: 首 页>>新闻资讯>>行业新闻

电容功率补偿柜实物图讲解

发布日期:2017-12-22 作者: 点击:

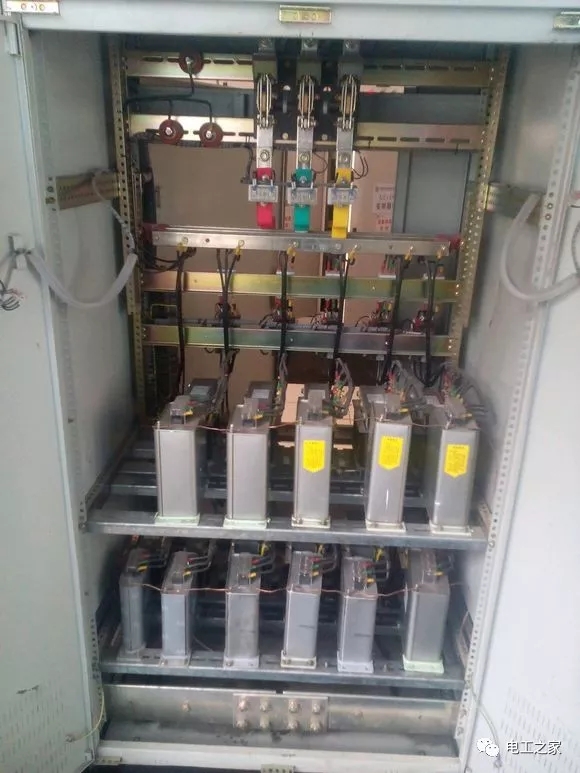

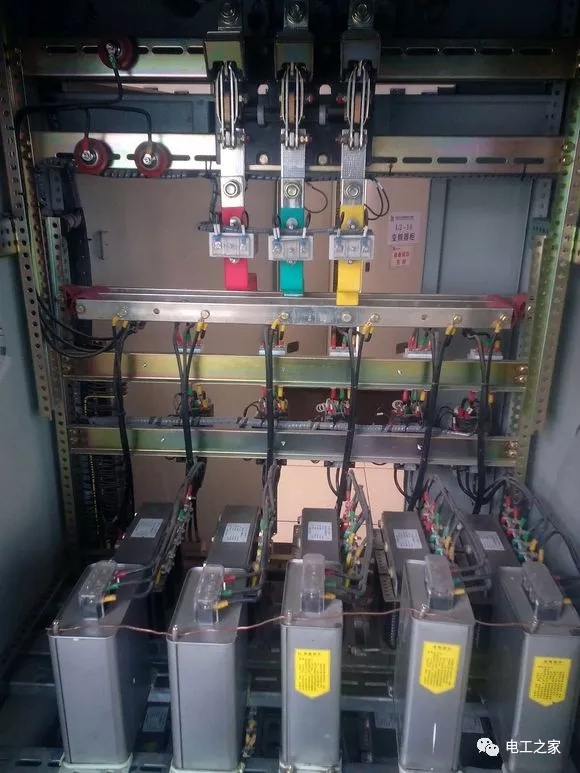

背面图,上面是隔离刀开,左边是避雷器,刀开下电抗器,电抗器连接电容

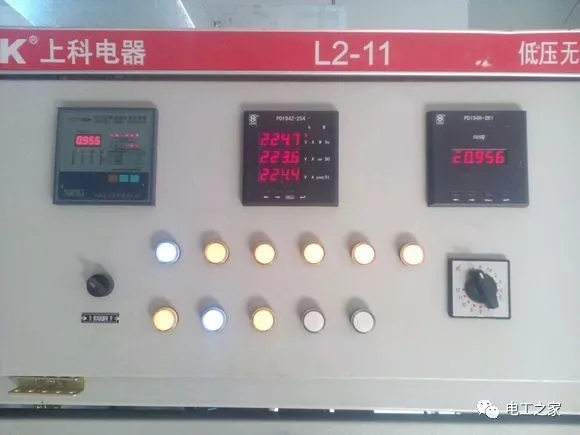

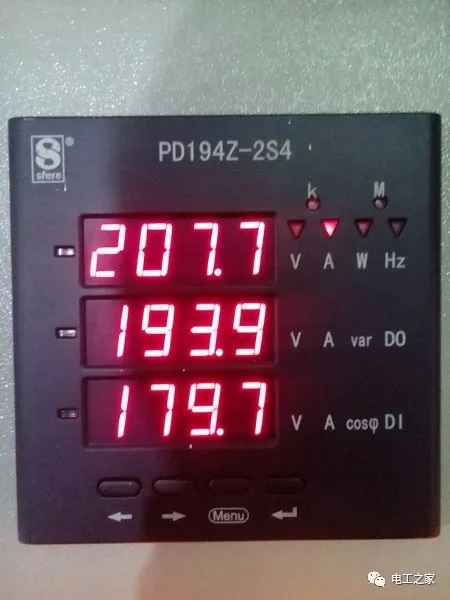

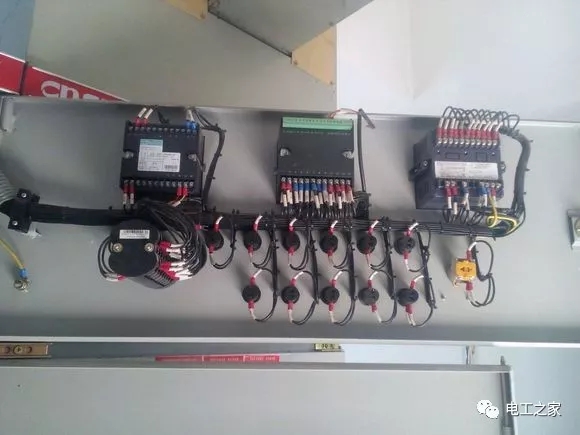

左边是功率因数自动控制装置,中间是多功能表,(电压,电流,有功功率等),右边是功率因数表。下面是自动手动补偿转换开关。指示灯指示每个电容的运行状态。


背面接线图

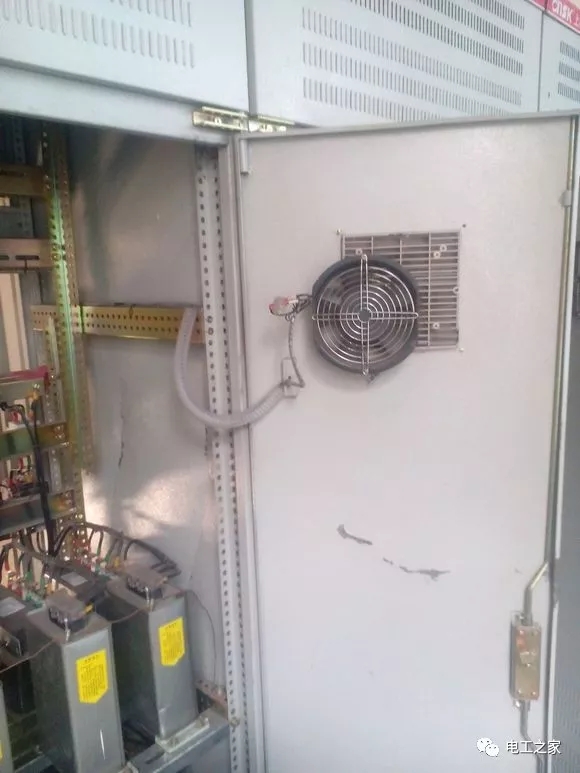

柜子后门有散热风扇。

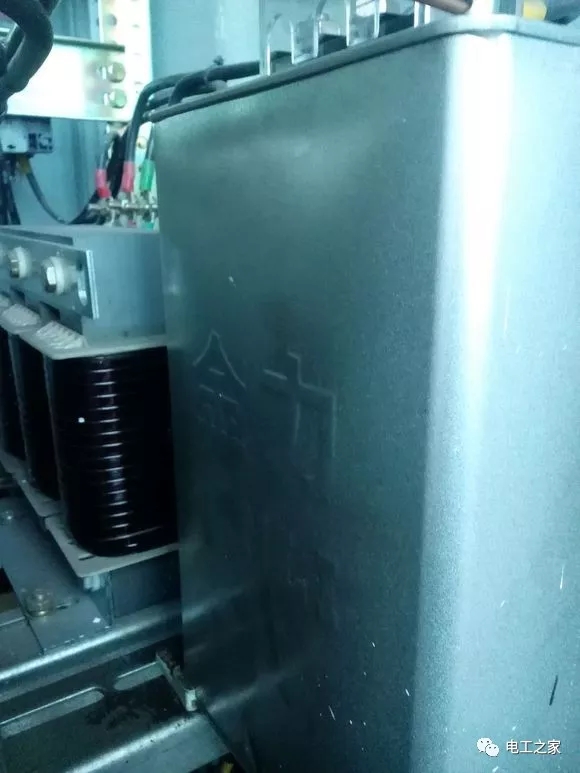

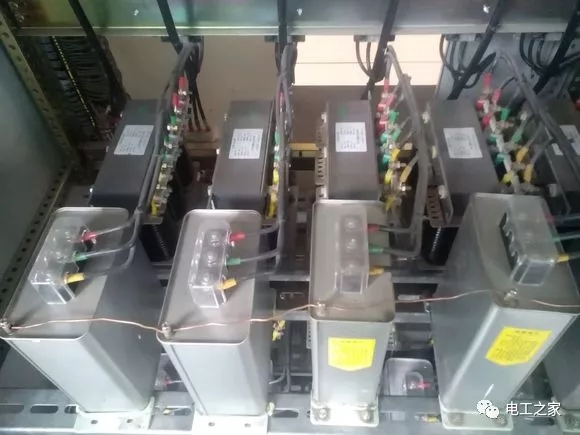

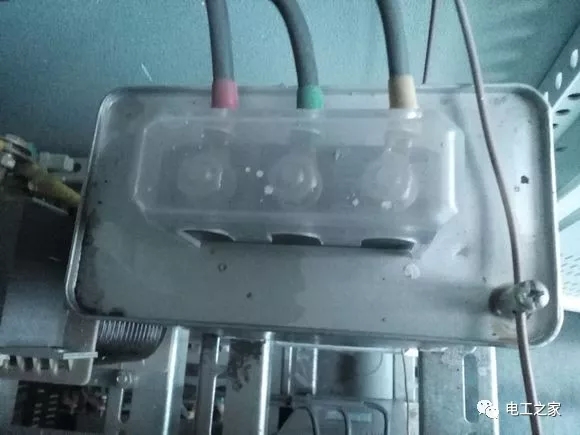

电抗器与电容近照

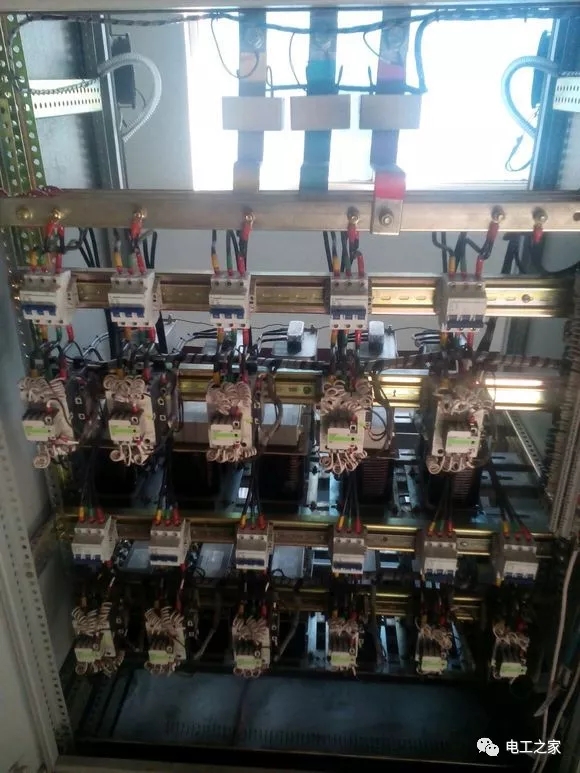

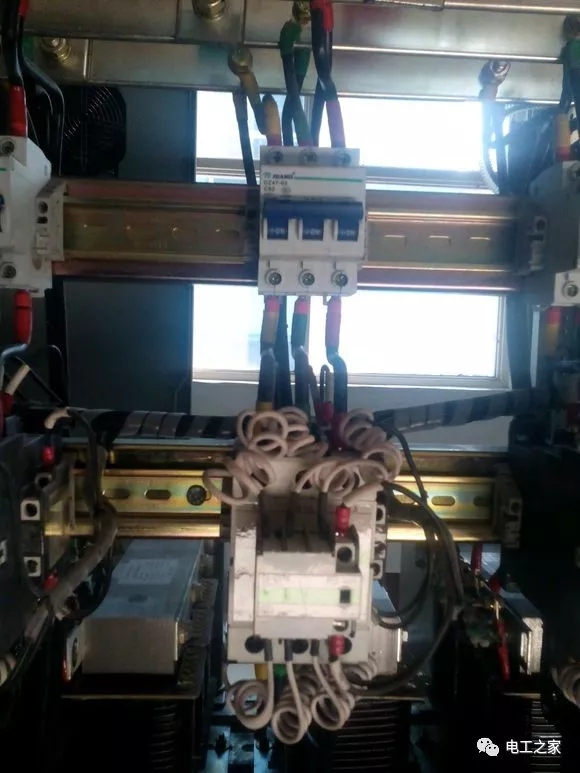

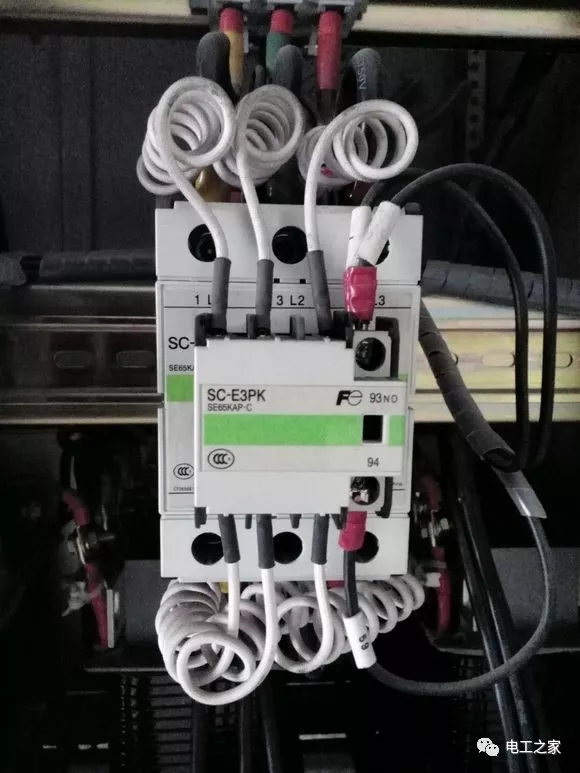

空开与切换电容接触器


切换电容接触器的原理
  大容量电容在瞬间通电的时候对电容充电电流很大,会造成大电流冲击,电路瞬间过载,瞬间过载会烧断熔断器。电容切换接触器是通过限流电阻给电容充电,然后通过内部延时装置接通电源。降低电路的大电流冲击,防止损坏线路熔断器等。
切换电容接触器的特点
  1.限流主触头和接触器主触头在正常运行中是分开的,它们各行其事。
  2.辅助触点多。32A以下为三对,40A以上为4对,可以任意组合常开常闭。
  3.设计为全系列有16,25,32,40,50,63,80及95A八种规格。各自容量配有各自容量的接触器。
  4.设计切换电容器所控制的容量,安全系数大,并有一定的余量。安全可靠。
  5.限流电阻组对称,线状,绝缘,耐热。
  6.接触器塔形反力弹簧,使吸反力配合好,磁铁吸合平稳,机电寿命高。
  7.产品技术经济指标高,具有高的分断能力和限流能力。


 电容补偿柜由来:

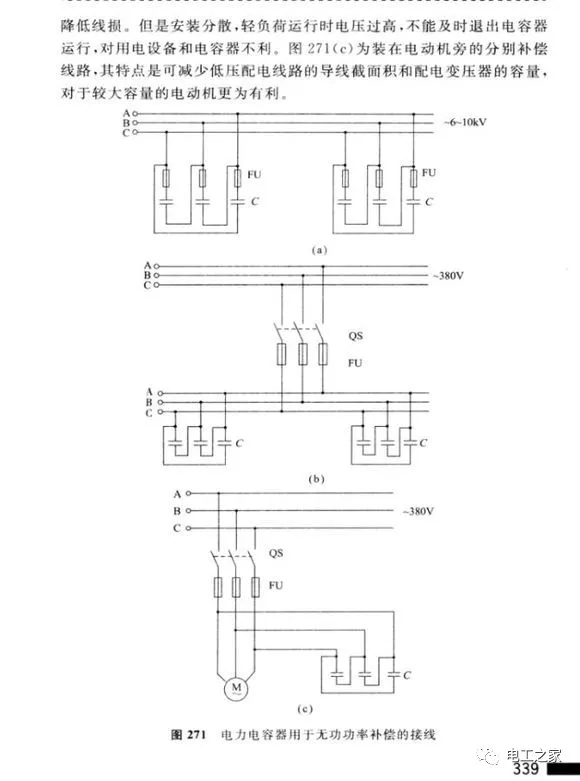

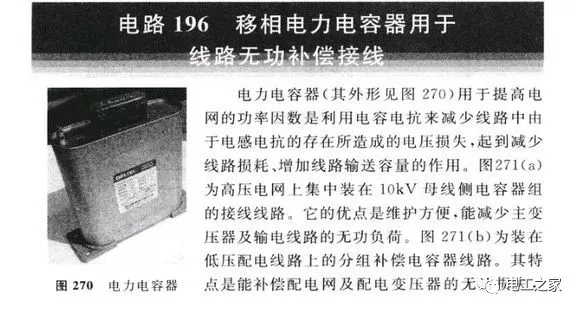

电力系统中的负载类型大部分属于感性负载,加上用电企业普遍广泛地使用电力电子设备,使电网功率因数较低。较低的功率因数降低了设备利用率,增加了供电投资,损害了电压质量,降低了设备使用寿命,大大增加了线路损耗。为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素,必须使电网功率因数得到有效的提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的,通常也是不可能的。合理的办法就是在需要无功功率的地方产生无功功率,即增加无功功率补偿设备与装置。
组成部分:
一般来说,低压电容补偿柜由柜壳、母线、断路器、隔离开关,热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。
主要作用:
并联电容器成套装置适用于工频输配电系统中,用以提高功率因数,调整电网电压,降低线路损耗,充分发挥设备效率,改善供电质量。
对线路进行无功补偿,改善线路功率因数。通过检测装置监测线路的功率因数,当低于设定值时,接触器吸合,使电容器并联入线路中,根据实际情况自动调整电容器并入线路的多少。当达到设定值时,停止并入。当线路感性负载减少时,功率因数超前,此时线路自动减少并入的电容器容量,以达到设定值。

电容柜总的接线,从三相母排黄,绿,红经过三相刀开,刀开下串三相电流互感器,下接三相小型断路器,下接电容切换接触器,下接电抗器,下接三相电容(三角形连接,外壳接地)


电抗器作用: 电容器在补偿功率的时候,往往会受到谐波电压和谐波电流的冲击,造成电容器损坏和功率因数降低,为此,需要在补偿的时候进行谐波治理。

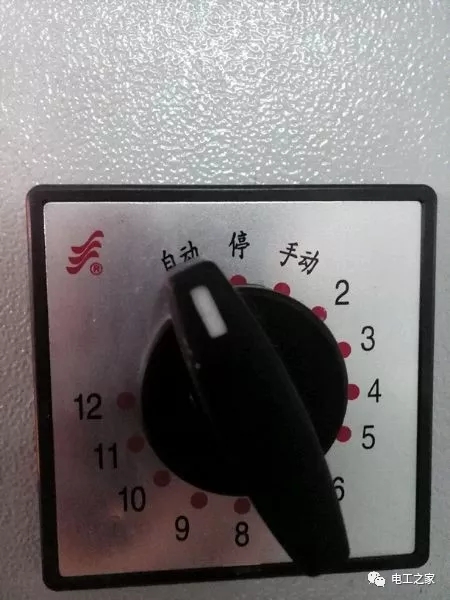

右下角转换开关一般打自动位置,切换到手动位置时,每转一个档位,切换接触器吸合一个。总共十一个,和指示灯相对应,左边那个转换开关是柜子后门散热风扇开关。


启动设备电流大,造成电压波动。功率因数达不到0.90以上就需补偿。检查发现电容上有油浸出,摸温度烫手。


从侧面看有些膨胀,需更换。

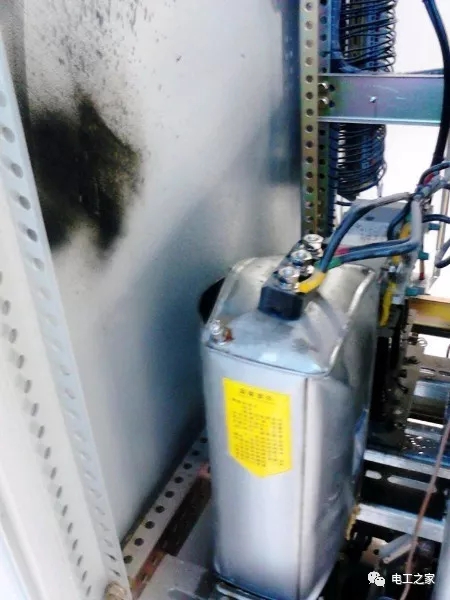

不更换,就会像这样爆炸。电容柜日常巡查是关键。

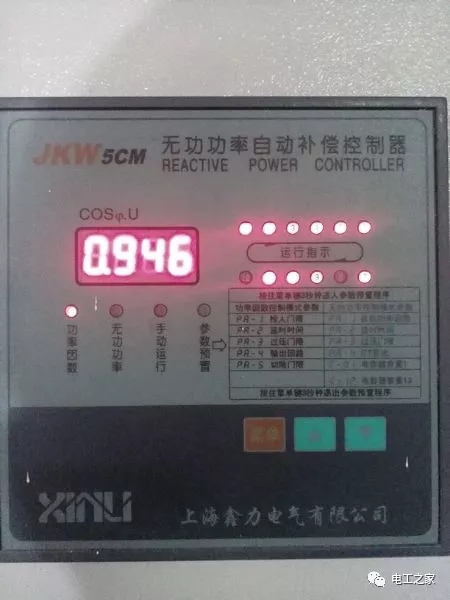

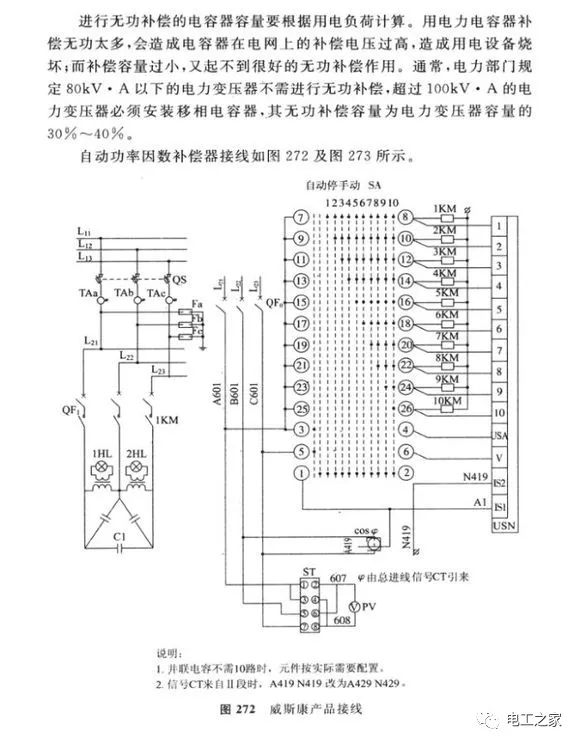

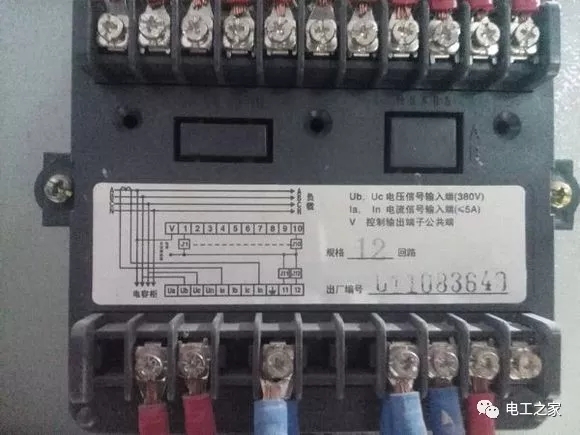

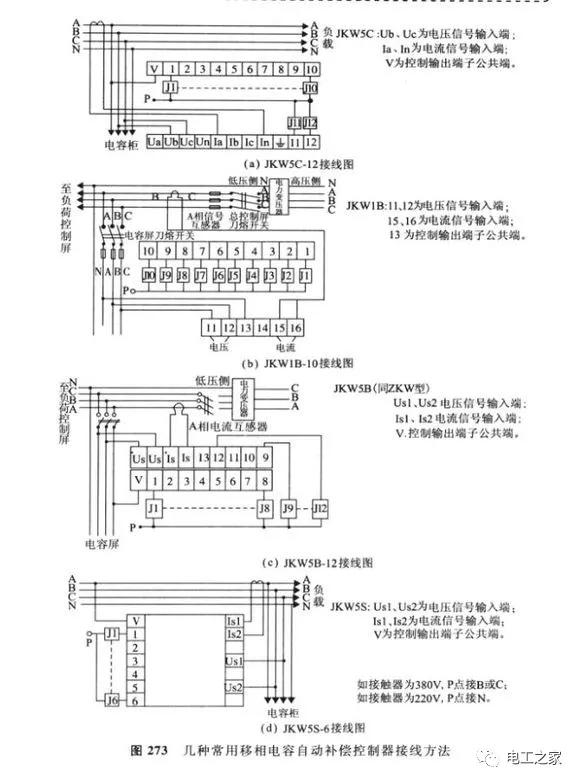

无功功率自动补偿控制器,接线图

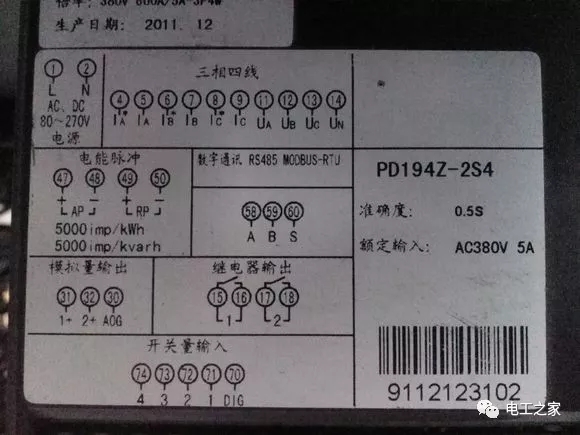

斯菲尔多功能表,接线图

转换开关12组用来转换补偿仪手动/自动

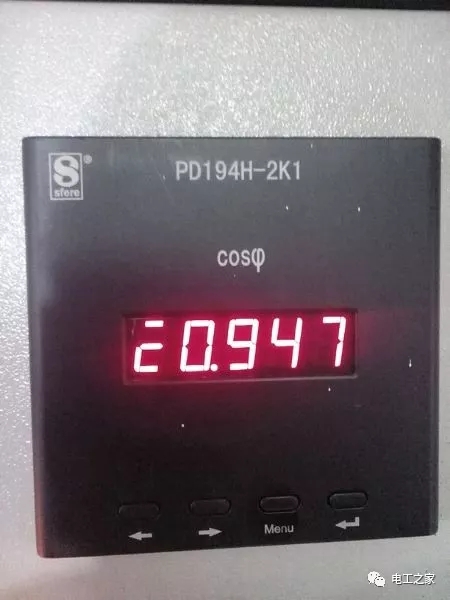

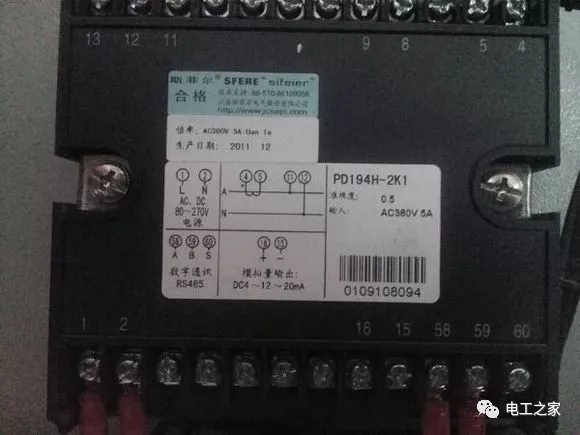

斯菲尔功率因数表,接线图。

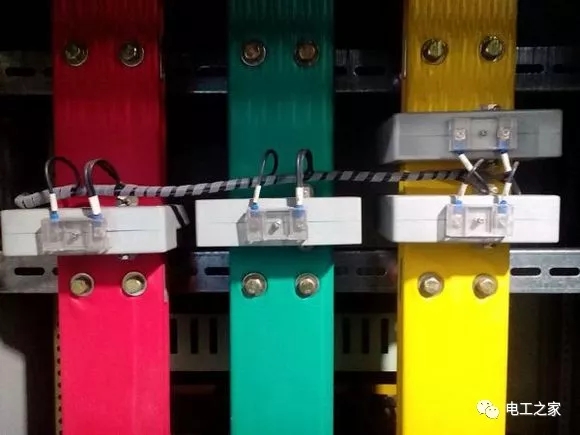

进线柜电流互感器。A相上两个互感器,其中上面一个是电容柜电流采样互感器

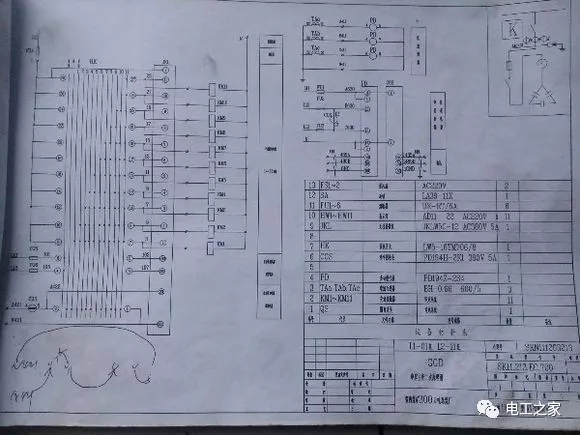

电气原理图

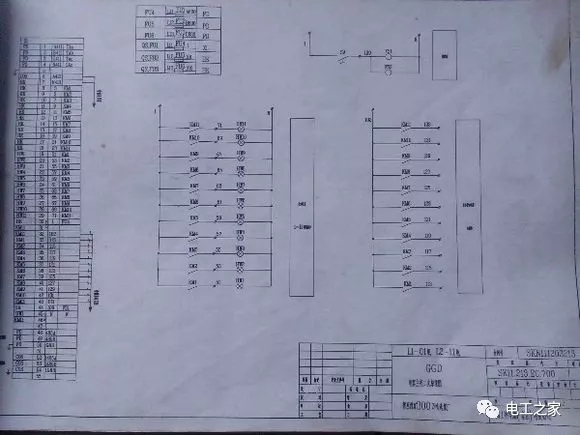

接线原理图
