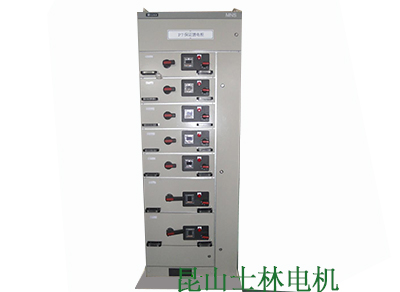

MNS低压抽出式开关柜

MNS低压抽出式开关柜

  • 所属分类:MNS低压抽出式开关柜

  • 点击次数:
  • 发布日期:2017/07/22
  • 在线询价
详细介绍

MNS低压抽出式成套开关设备基本骨架由C型钢材组装而成,柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8 级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。适用于三相交流50/60Hz,额定电压400V,额定电流4000A以下的三相四线制及三相五线制电力系统。

 柜体分隔为三个室,即水平母线室(柜后),抽屉小室(柜前),电缆室(柜下或柜前右)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

 抽屉有 8E/4、8E/2、8E、16E、24E 五种规格,各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,各抽屉与开关设有机械联锁装置,同规格的功能单元抽屉可以方便地实现互换

采用标准模块设计: 分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。开关柜内部尺寸、零部件尺寸、隔室尺寸均按模数化(E=25mm)变化,结构及抽出式单元可以任意组合,以满足系统设计的需要。


详细参数

MNS低压抽出式开关柜

 环境参数

MNS低压抽出式开关柜
